斜齒輪加工時的運動和傳動原理：

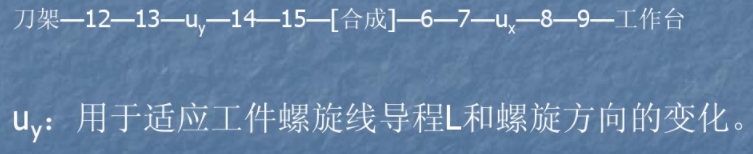

差動運動傳動鏈：保證刀架沿工件軸線方向移動一個螺旋線導程L時,工件附加轉1轉,形成螺旋線齒形。屬于內聯系傳動鏈。

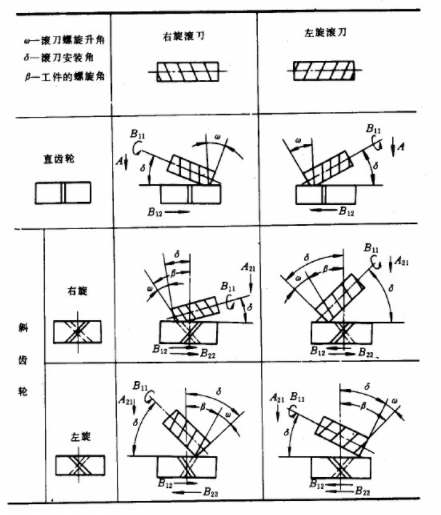

滾刀安裝角：

滾切斜齒圓柱齒輪時滾刀的安裝角δ為：

δ=β±ω

當被加工的斜齒輪輪齒與滾刀的螺旋方向相同時取“一”號，螺旋方向不同時取“+”號。

滾切直齒圓柱齒輪時滾刀的安裝角δ為：

δ=±ω

β—齒輪螺旋角

ω—滾刀螺旋升角

加工蝸輪運動和傳動原理：

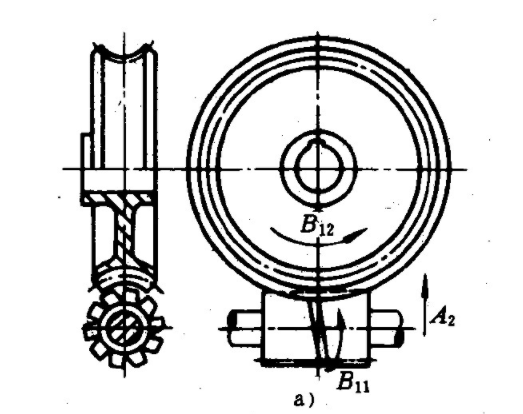

1、徑向進給法：

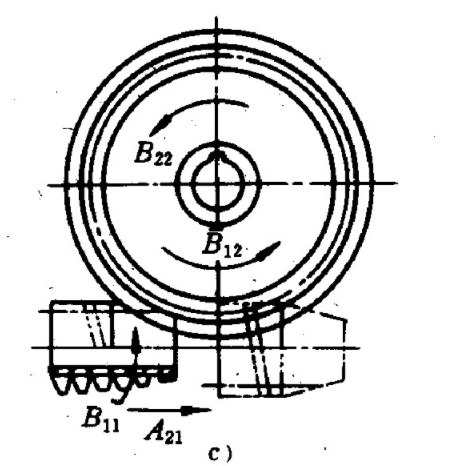

2、切向進給法：
