注塑齒輪齒形修正方法包括各種漸開線齒形的和擺線齒形的，相關說明分別如下，供參考了解。

注塑齒輪齒形修正原因：

注塑齒輪的齒形，應與注塑模具的型腔形狀一致，但是由于塑料在注射成形過程中有收縮，因此注塑模具尺寸應適當加大。這就必然導致工件理論齒形與模具齒形的不致，因此，在設計模具齒形時必須加以適當修正。

注塑齒輪齒形修正方法如下：

1、漸開線齒形修正方法

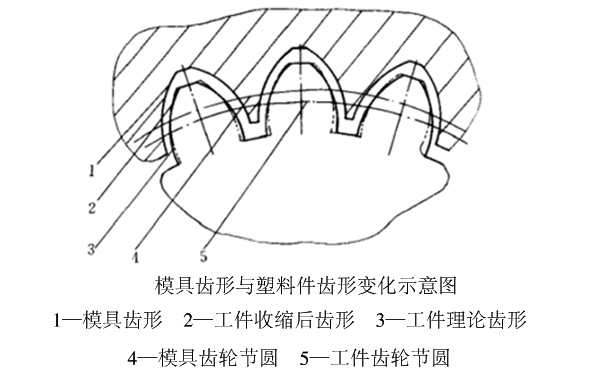

從上圖中可以看出工件實際齒形與理論齒形并不致，而齒形的變化可以看成是齒形壓力角的變化。

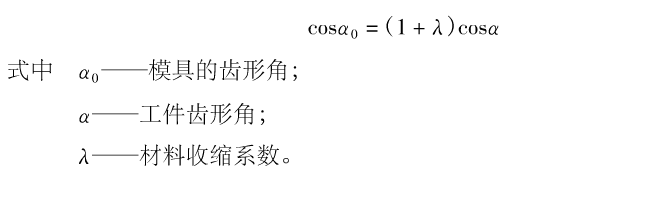

壓力角的變化可按下述公式計算：

2、擺線齒形修正方法

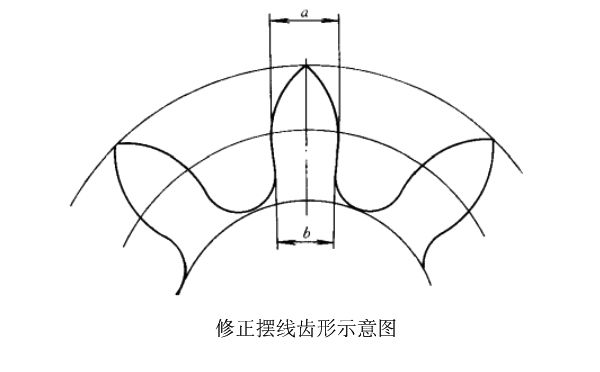

在修正擺線齒形中，如上圖所示的齒形，其特點是a>b。尺寸由于塑料成型后，尺寸有收縮，會造成齒形在b處卡死，而使塑件脫模困難。

因此，這一類齒形必須進行齒形的工藝性修正。保證齒形滿足b>a。
